​水环真空泵工作原理图 真空泵原理

水环真空泵工作原理图 真空泵原理

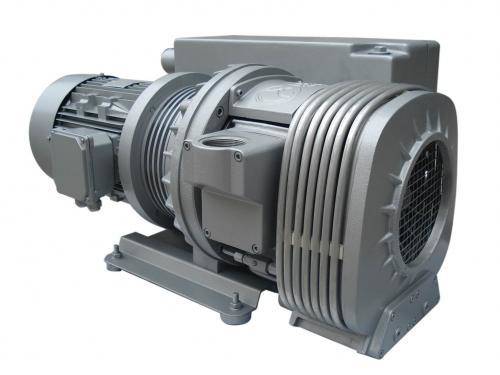

水环式真空泵（water-sealing vacuum pump）是抽放井下沼气所用的真空泵。该真空泵抽放负压高、流量小、适用于抽放量不大、要求抽放负压高的矿井使用。水环式真空泵安全性好，一般矿井都要求较高的抽放负压，所以使用较广泛。

工作原理

在泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
