机械图纸•每日一符：圆度

符号

圆度

关联基准：否

调用M圈/L圈：否

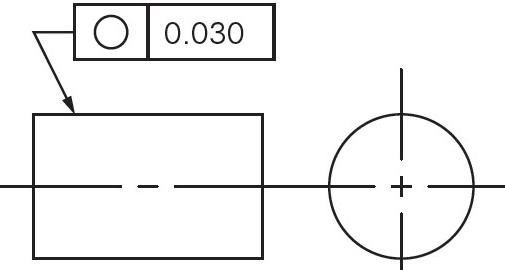

标注样式：

表面要素

描述

圆度用来描述实际要素与理想圆的距离；二维公差，用来管控一个圆的整体形状，确保它不太椭圆，不太方，或不圆。

圆度与任何基准要素无关，总是小于工件的直径尺寸公差。

圆度本质上管控一个圆柱或圆形的截面要素，并决定在该截面上形成的圆是否是圆的。

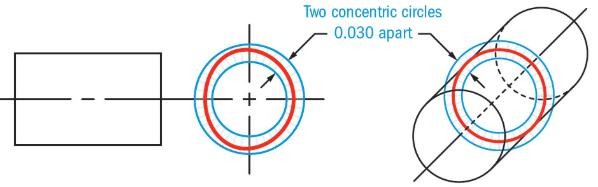

公差带

两同心圆之间的区域；两个同心圆，一个内圆，一个外圆，圆表面内的所有点必须落在其中。公差带位于垂直于圆形要素中心轴线的平面上。

公差带

检测

圆度是通过约束零件使其绕中心轴旋转来测量的，同时采用千分表记录圆周的变化；其总偏差必须小于公差值。

关系

圆度是圆柱度的2D版本。圆柱度保证圆柱上的所有点都落在一个公差范围内，而圆度只与横截圆有关。如果你有一摞硬币，圆度就是测量一枚硬币的圆周，而圆柱度是衡量整摞硬币。（圆柱度实际上是圆度与直线度的结合）。

圆度与任何基准要素无关，总是小于工件的直径尺寸公差。

考虑到测量成本，圆度可由应用于圆柱面径向圆跳动替代。

应用场景

圆度是一种非常常见的测量方法，在各种制造中都有使用。当一个零件（如转轴或轴承）有圆形要求时，圆度通常被调用。

案例

例如，孔与其转轴，两个工件应该是圆的，要求一个加严的公差。如果没有圆度，孔和轴的直径公差就非常小，制造成本也会更高。

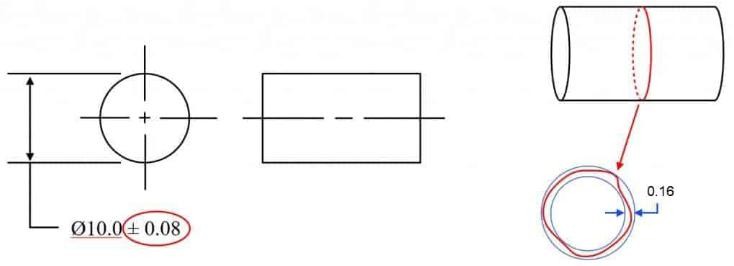

无圆度（加严尺寸公差）

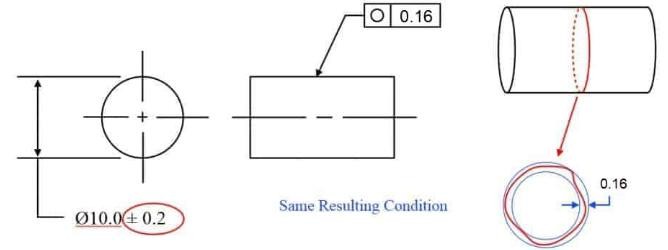

调用圆度（放宽尺寸公差）

为什么不能用0.08的圆度来代替±0.08的尺寸公差?

你可能会想，“±0.08尺寸公差就是两个圆之间的径向距离，与圆度的公差带一样，是不是就意味着圆度就是0.08。”

其实不是这样的，这是因为用作比较的最小尺寸与最大尺寸是由两点法测得的，而圆度的两个同心圆是截面全局尺寸；另外包容原则规定MMC尺寸时拥有完美的形状，也就是说轴的最大尺寸时，不能让其形状超出10.08边界。

尺寸公差20±0.5

上图，在尺寸公差为20±0.5的情况下，最大尺寸可以达到20.5，最小尺寸19.5，由两点测量；对于1.0（±0.5）的尺寸公差，其等效圆度控制为1.0。

特殊说明

圆度作为一个2D公差，有时必须测量同一要素的多个截面或部位，以确保整个长度方向都在圆度之内。通常要对工件的每一截面进行两次或三次测量，以确保工件满足圆度要求。

统计公差累积：

当计算统计公差累积时，需要考虑圆度，因为圆度规定了特定区域内表面的形状。如果工件调用尺寸公差与圆度，必须将其二者计入公差累积，因为几何公差比单纯的尺寸公差提供更大的包容区域，这将使统计公差略微偏高。
